Essiccatore per fibre sfuse

I. Introduzione

Questo essiccatore per fibre sfuse è una versione migliorata dell'essiccatore tradizionale, caratterizzato da un elevato grado di automazione, facilità d'uso, un'ampia gamma di velocità regolabile per la catena di asciugatura ed elevata efficienza energetica.

II. Principali caratteristiche tecniche

1. Adotta un sistema di riciclaggio dell'aria calda e serrande a risparmio energetico, garantendo efficienza energetica e un'asciugatura più uniforme;

2. La catena di trasmissione principale utilizza la regolazione della velocità di conversione della frequenza per adattarsi ai diversi requisiti del processo di essiccazione delle fibre sciolte;

3. Ciascuna camera di essiccazione ha un'apertura di scarico indipendente, che consente la regolazione del volume di scarico in base alle diverse condizioni di lavoro, risparmiando energia;

4. La camera di essiccazione è dotata di un sistema di controllo automatico della temperatura indipendente, con conseguente deviazione minima della temperatura;

5. L'aria fredda viene aspirata all'ingresso e all'uscita, garantendo una temperatura uniforme della fibra dopo l'asciugatura;

6. Lo schermo del filtro è facile da pulire.

III. Configurazione principale

1. Suddivisione in zone principale: L'essiccatore per fibre sfuse è diviso in due parti: una zona di asciugatura (3 scomparti) e un vano di trasmissione.

2. Ventola di circolazione: una ventola di circolazione da 15 kW è installata nella parte superiore della zona di essiccazione, rendendo più efficiente la circolazione dell'aria all'interno della camera.

3. Distribuzione del flusso d'aria: la ventola di circolazione è dotata di un deflettore di distribuzione del flusso d'aria, che garantisce un flusso d'aria più fluido e uniforme e garantisce la qualità dell'asciugatura.

4. Telaio in acciaio della camera di asciugatura: costruito utilizzando tubi quadrati standard da 2,5 mm.

5. Controllo della temperatura: dotato di un'affidabile valvola a membrana pneumatica per controllare il vapore, mantenendo efficacemente la temperatura stabile all'interno della camera di essiccazione.

6. Drenaggio: utilizza uno scarico a secchio rovesciato ad alte prestazioni con una valvola a Y di bypass, che consente un riutilizzo più efficiente dello scarico e la conservazione del vapore.

7. Piastra di rete della trasmissione: realizzata in rete di acciaio inossidabile.

8. Alette di dissipazione del calore: 1 Due serie di scomparti, con design a spirale in alluminio;

9. Ammortizzatori a risparmio energetico: nella parte superiore sono installati ammortizzatori elettrici (apertura a controllo proporzionale), che regolano le dimensioni di apertura e chiusura in tempo reale in base alla temperatura per una maggiore efficienza energetica;

10. Rimozione dei detriti sotto i pannelli a rete: tra i pannelli a rete superiore e inferiore è installata una piastra inferiore per una facile pulizia e raccolta di lanugine e lanugine;

11. Ogni vano è dotato di schermi mobili per una facile manutenzione e pulizia quotidiana;

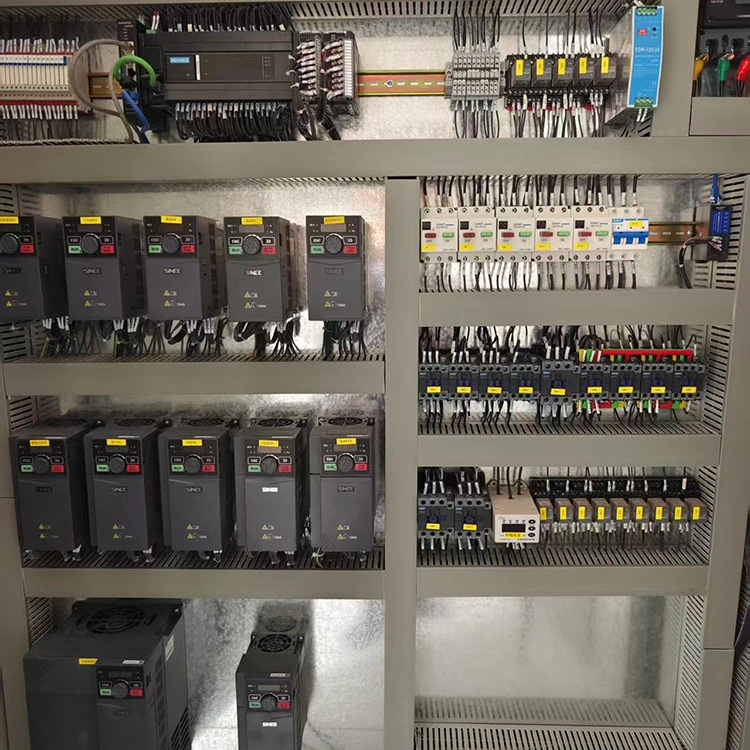

12. Il motore di azionamento è dotato di controllo del convertitore di frequenza, consentendo la regolazione flessibile della velocità di trasporto secondo necessità;

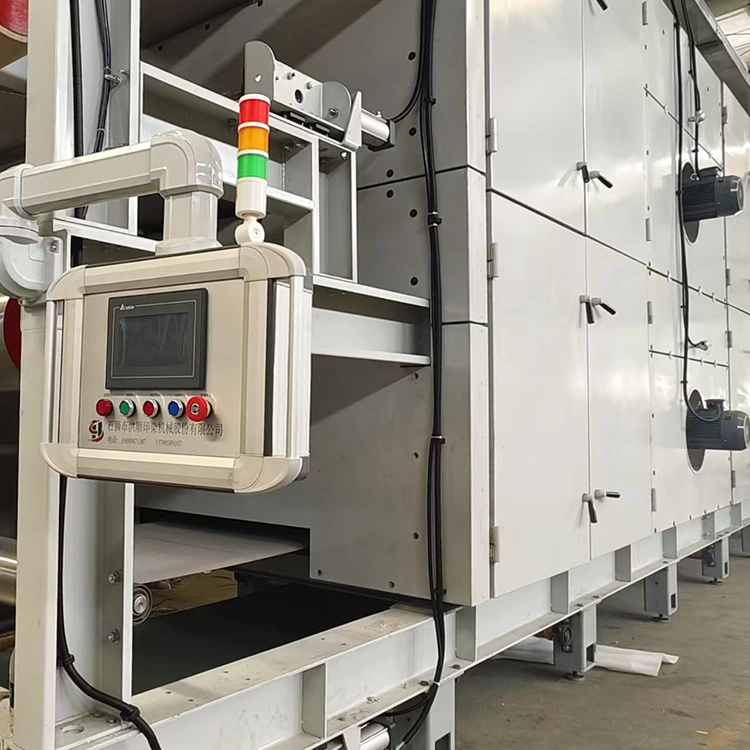

13. Controllo elettrico: controllo touchscreen con PLC integrato, che offre funzionamento semplice e visualizzazione intuitiva;

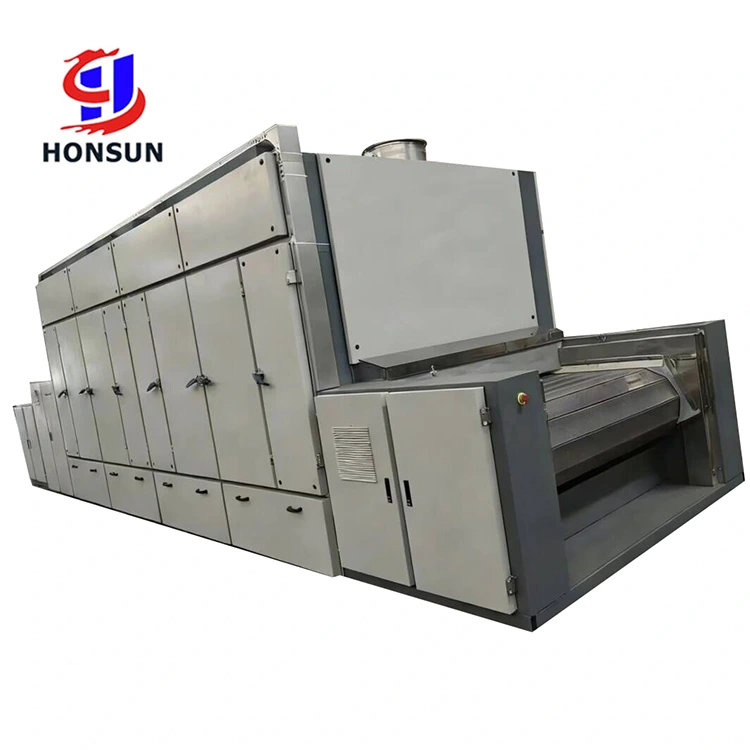

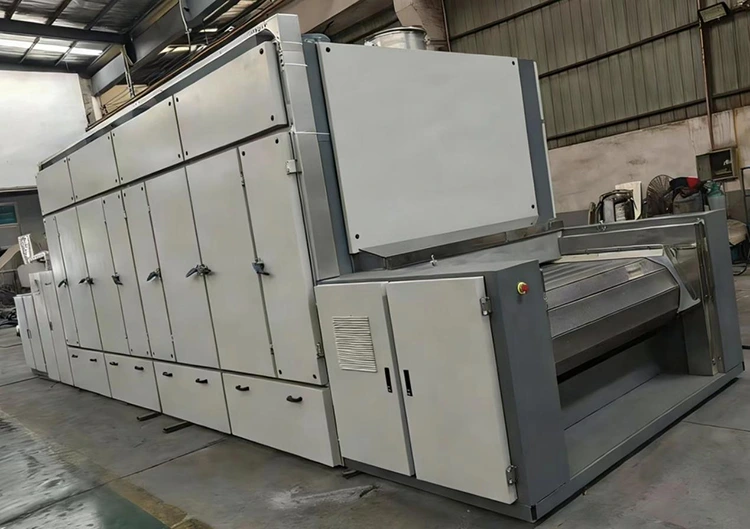

Immagine fisica

Disegno quotato laterale

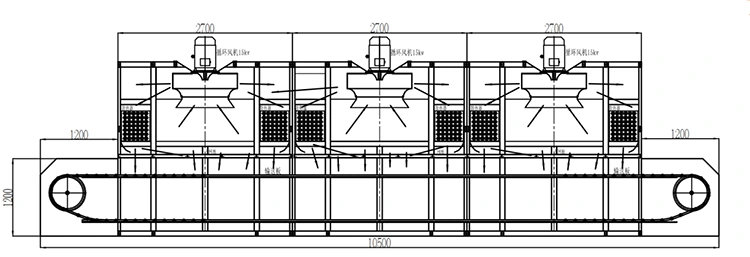

Disegno quotato frontale
